Record real-world signals in even greater detail

실험실 내에서 실제환경의 GNSS 테스트를 반복적으로 할 수 있는 장비입니다. 16-bit quantization 으로 매우 복잡한 RF 신호환경과 간섭효과를 보다 정밀하게 저장하여 사용할 수 있습니다.

216 x 200 x 76mm 의 작은 사이즈와 2.2 Kg 의 가벼운 몸체로 세계에서 가장 작은 16비트 RF record and playback 시스템이며, 이제까지의 장비들과는 다른 휴대성을 보장합니다.





Built for the most demanding tests
4-bit GNSS 칩셋개발부터 간섭과 재밍신호 분석, 그리고 최고사양GNSS 시스템 테스트까지, 요구되는 테스트환경에 가장 적합한 사양구성이 가능합니다.
I/Q quantization : 4, 8,16 bit 와 Bandwidth : 10, 30, 50 MHz , Multi-Frequency 선택이 가능합니다.

Record – anytime, anywhere.
GSS6450 은 2.2 kg 의 경량으로 세계에서 가장 작은 16-bit RPS 장비입니다. 간단하게 배낭이나 어깨에 짊어진 채로 다닐 수 있습니다.

Upgrade as your needs change
업그레이드를 손쉽게 할 수 있습니다. 기본 시스템으로 시작하여 사용자의 테스트 요구사항에 맞추어 점차적인 업그레이드가 가능합니다.



Specification

  • 최대 4개의 GNSS L1/L2/L5 신호 동시 지원 및 향후 LTE/WiFi , IRNSS S-Band 지원 예정
  • 다양한 주파수 대역폭 지원 (10Mhz, 30Mhz, 50Mhz)
  • 각 주파수 밴드 별 4, 8, 16 bits I & Q Quantization 지원 (16 bit : 96dB interference dynamic range)
  • 216 x 200 x 76mm 의 작은 사이즈
  • 2.2kg 의 무게
  • 어깨 끈을 사용한 간편한 휴대성
  • 배터리 및 전원 아답타 지원
  • 2 or 4 or 8 TB 저장 옵션
  • Full GNSS 신호 지원
  • In-built PC with Linux
  • built in GNSS수신기로 레코딩 상태 모니터링

OCXO
오븐 오실레이터 (OCXO)의 탑재로 Record & replay시 보다 향상된 phase noise 성능과 보다 적은 주파수 에러를 보여줍니다.

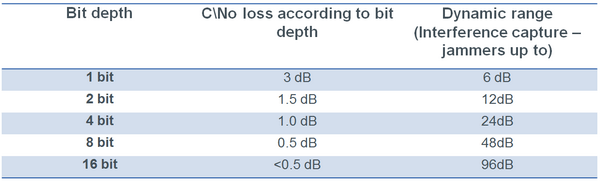

강력한 Bit depth로 인한 장점

  • C/No 손실이 작아집니다.
  • 보다 큰 다이나믹 레인지를 제공함으로써, 보다 큰 in-band 재머를 재현할 수 있습니다.



Video 와 Audio 레코딩
- 4개의 비디오와 오디오를 레코딩 할 수 있습니다.

  • 간단하게 웹캠을 USB포트에 연결함으로써 쉽게 레코딩이 가능
  • 웹캠이 연결되어 있으면 자동으로 GNSS신호와 함께 비디오/오디오를 레코딩
  • Playback 시에 6450에 연결된 모니터로 비디오 재생

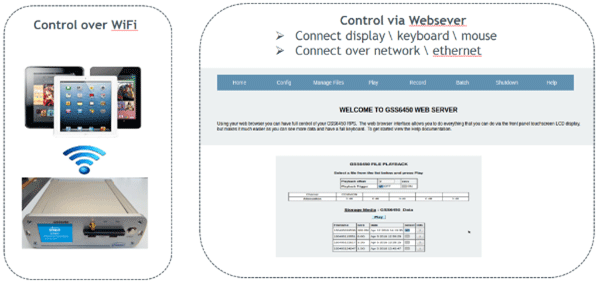

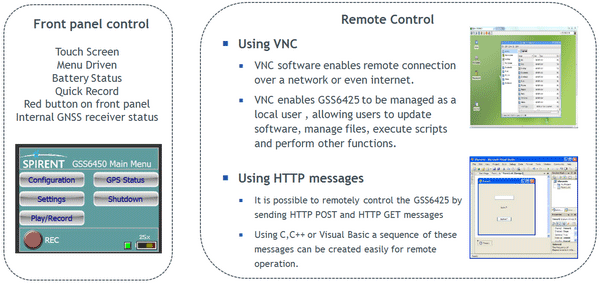

쉽고 다양한 컨트롤 방법



  • Wifi 및 ethernet 연결 지원
  • Webserver 지원으로 GSS6540의 모든 기능을 간편하게 조작 할 수 있습니다.





  • 전면 터치스크린 패널을 이용한 조작
  • VNC나 HTTP 메시지를 이용한 remote control도 지원합니다.



스크립트를 이용한 자동화 지원

  • 컨트롤을 위해 스크립트 파일 사용 가능
  • 모든 테스트는 자동화 및 리모트 컨트롤이 가능
  • 여러 파일을 사용하기 위한 'batch process' 사용 가능
  • 각각의 테스트에 attenuation 값 변경 가능
  • 각각의 테스트에 각기 다른 파일 사용 가능
  • 스크립트는 내장된 리눅스에서 구동 됩니다.
